S-5C-FB on Japanin markkinoille tarkoitettu koaksiaalikaapelimallin nimi. "S" tarkoittaa satelliittitelevisiovastaanottimia; "5" tarkoittaa ulkoisen johtimen likimääräistä sisähalkaisijaa (mm); "C" tarkoittaa ominaisimpedanssia 75Ω; "F" tarkoittaa vaahdotettua polyeteenieristystä; "B" tarkoittaa ulkopuolista johdinta, jossa on punos alumiinifoliolla liimatulla muoviteipillä.
S-5C-FB käyttää korkeavaahtoeristystä, on pienihäviöinen ja hyvin suojattu koaksiaalikaapeli televisiovastaanottimille. Siinä on alhainen VSWR laajalla kaistalla 10MHz - 3224MHz ja se tarjoaa vakaan ja selkeän kuvan. S-5C-FB:tä voidaan käyttää digitaaliseen maanpäälliseen lähetykseen, BSCS 4K8K -satelliittilähetyksiin, CATV:hen, sisäjohdotukseen, valvontakameran johdotukseen jne. Suosittelemme liitäntään F-ruuviliitintä.

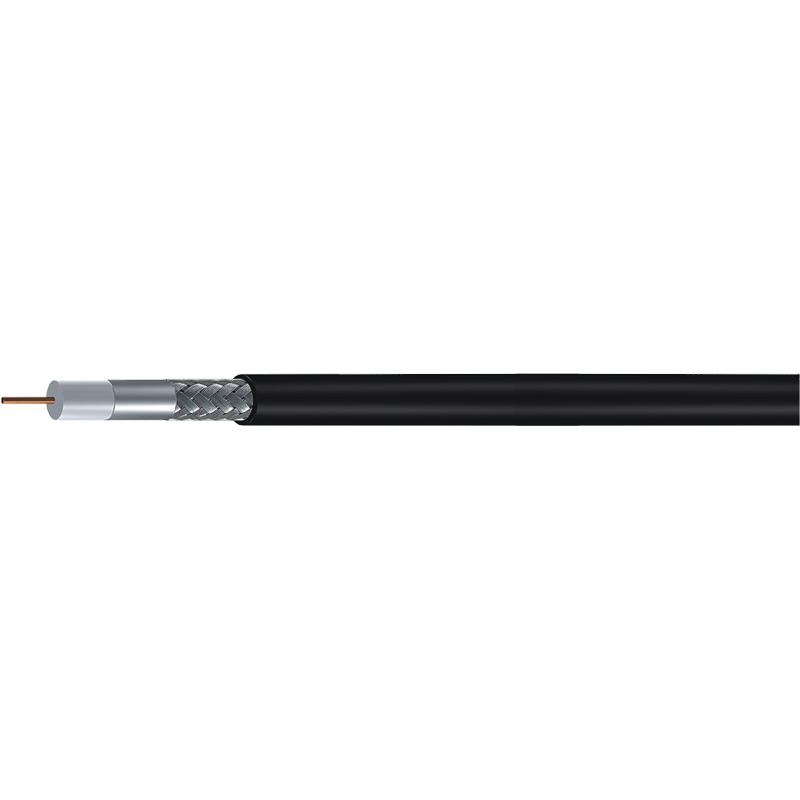

Fyysinen rakenne ja mitat
| Ei. | Tuote | Materiaali | Huomautuksia |
| ❶ | Keskikapellimestari | Paljas kupari | 1,05 mm±1 % |
| ❷ | Dielektrinen | Kaasulla ruiskutettu vaahto PE | 5,0±0,1 mm |
| ❸ | 1 st Kilpi | Alumiinifolio | 5,1 mm nimellismitta |
| ❹ | 2 nd Kilpi | Tinattu kuparilanka | 6x16/0,14mm |
| ❺ | Takki | PVC | 7,7±0,2 mm |
Mekaaniset ja ympäristölliset ominaisuudet
| Keskijohtimen sidos dielektriseen ≥ | 100 N/m |
| Takin vetolujuus ≥ | 10 MPa |
| Takin venymä ≥ | 200 % |
| Käyttölämpötila | -40°C - 80°C |
Sähköiset ominaisuudet
| Keskijohtimen suurin tasavirtavastus @ 20°C | 21,1 Ω/km |
| Dielektrinen kestojännite | AC 1000 V/min |
| Minimi eristysvastus | 1000 MΩkm |
| Nimellinen leviämisnopeus | 80 % |
| Nimellinen kapasitanssi | 56 pF/m |
| Impedanssi | 75±3 Ω |
| Seisova aaltosuhde (SWR) 10-3224 MHz | ≤1,7 |
| Suojauksen tehokkuus | >90dB |
Vaimennus @ 20°C
| Taajuus (MHz) | Suurin arvo (dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Tuotteillamme on UL-, ETL-, JIS-, CE-, CPR-, RoHS- ja REACH-sertifikaatit
